Создание чертежей

Чертежи и другие графические изображения изделия необходимы для запуска его в серийное производство. На них отражается не только внешний вид, но и вся необходимая информация по каждой детали, узлу или элементу. Этап разработки подобных документов – один из самых важных, необходимых этапов при создании новой продукции.

На чертеже отображается информация о строении продукта, его функциональном назначении, расположении его элементов относительно друг друга, материалах, из которых продукт будет изготавливаться. Все данные оформлены в виде сложного графического изображения, по которому впоследствии воспроизводятся все детали изделия.

Разнообразные условные обозначения, присутствующие в чертежах, определяют взаимосвязи между отдельными изображениями. На сегодняшний день ручное черчение ушло в прошлое. Это связано прежде всего с развитием графических программ, которые позволяют избежать ошибок при создании изображений. Виды чертежей классифицируют в зависимости от их расположения по отношению к основным осям на плоскости координат.

Чертежи подразделяют на:

• Чертеж детали
• Чертеж общего вида
• Теоретический чертеж
• Сборочный
• Монтажный
• Габаритный
• Упаковочный

Принципы разработки чертежей

При разработке чертежей я руководствуюсь стандартами, прописанными в ГОСТ 2.102-2013. На данный момент это целый комплекс услуг по разработке графической документации:

• Создание чертежей под заказ в компьютерных программах Kompas, AutoCAD.
• Оцифровка бумажных чертежей.
• Разработка чертежей по эскизам заказчика и доработка документации по готовым изделиям.

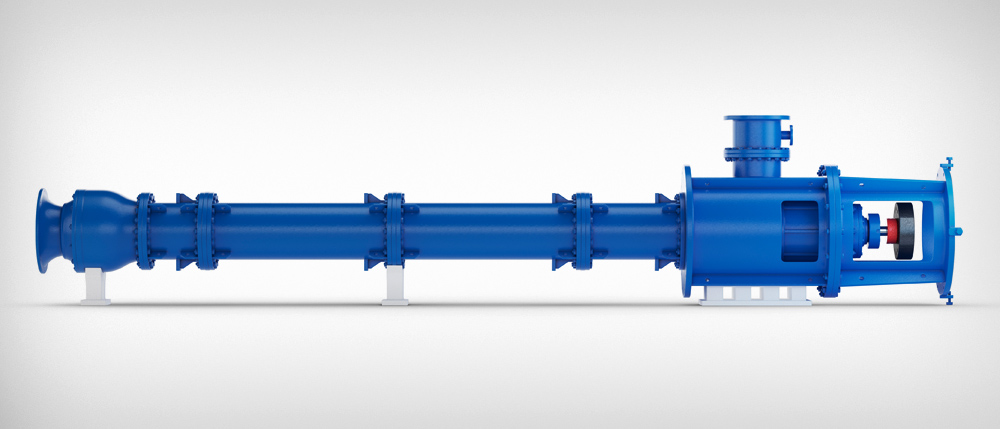

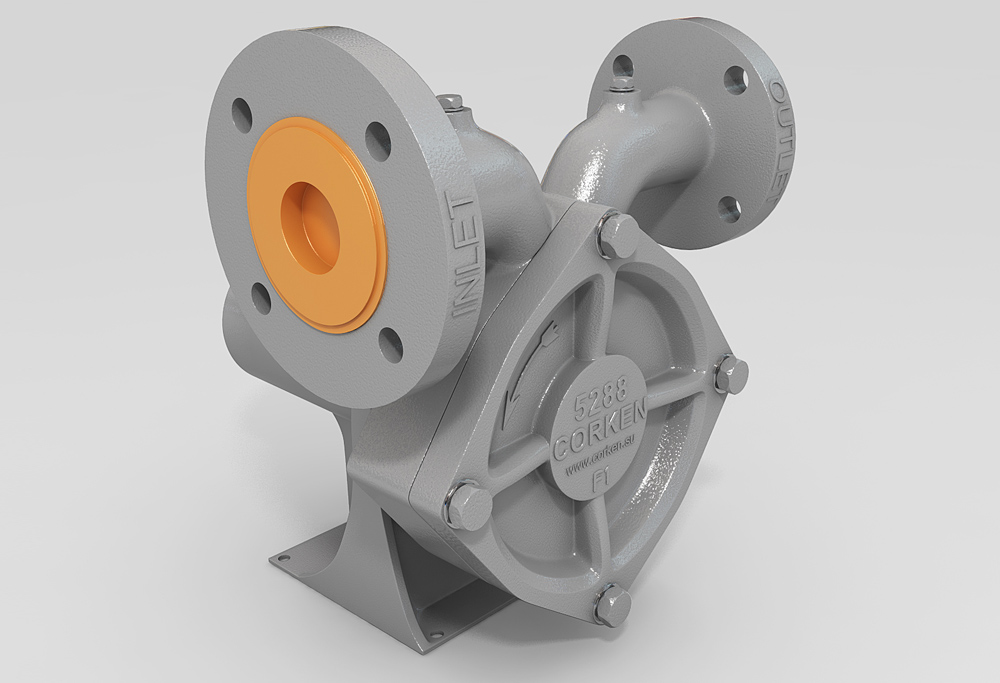

• Создание 3D моделей детали и оборудования (SolidWorks, ProE, Kompas 3D)
• Разработка пояснительных записок и эскизов к производственным помещениям и станкам.
• Расчеты прочности и разработка графика испытаний для новой продукции (при помощи ПО SolidWorks Simulation).
• Создание чертежей по техническому заданию (ТЗ).

Созданные чертежи позволяют изготовить изделие с максимальной точностью, позволяют рассчитать эффективность, надежность и другие характеристики изготавливаемого объекта, определить его функционал. Кроме того, дает возможность учесть все расходы на производство и оптимизировать их.

Я являюсь высококвалифицированным специалистом, имеющим опыт работы не более 10 лет и способен разработать чертежи любой сложности строго в соответствии с вашим техническим заданием и согласно требованиям ГОСТ 2.102-2013.
